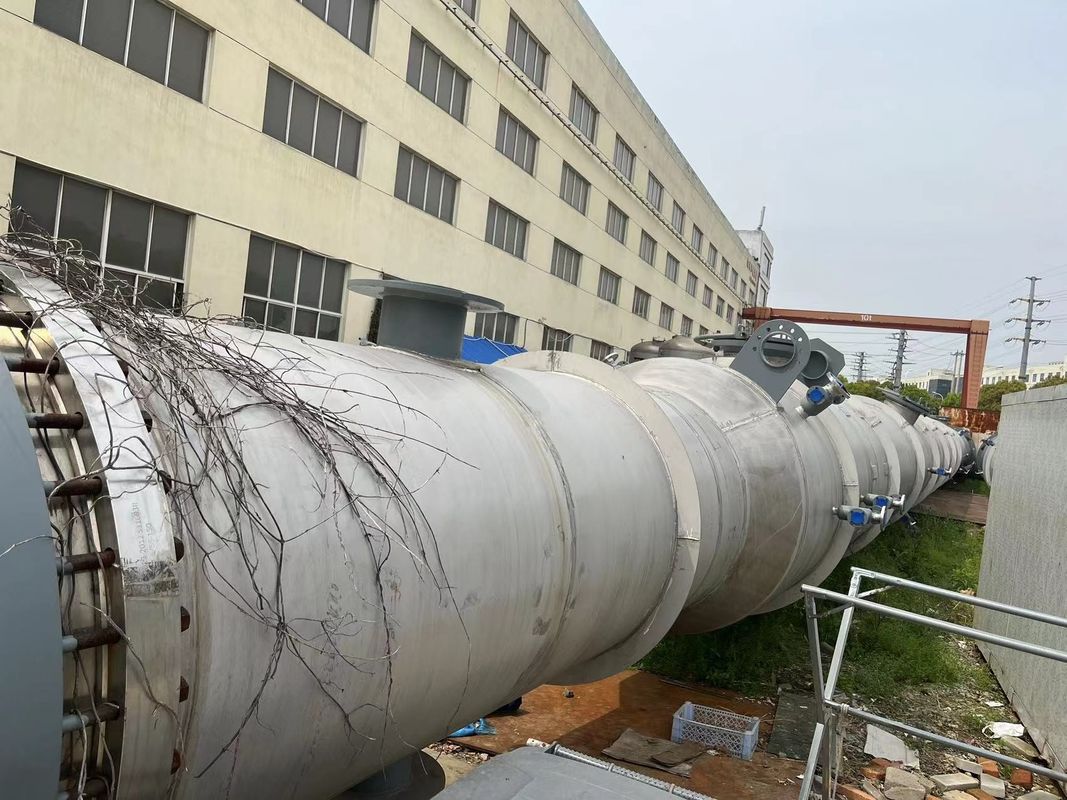

المبادلة الحرارية الأنبوبية لإنتاج الكيماويات والكحول

مبدأ عمل المبادل الحراري الأنبوبي

المبادل الحراري الأنبوبي هو المبادل الحراري الأكثر استخدامًا في إنتاج الكيماويات والكحول. ويتكون أساسًا من القذيفة ، لوحة الأنبوب ، أنبوب تبادل الحرارة ، الرأس ، المكافح وما إلى ذلك.المواد المطلوبة، يمكن أن تكون مصنوعة من الفولاذ الكربوني العادي، النحاس، أو الفولاذ المقاوم للصدأ.

أثناء تبادل الحرارة، يدخل السائل من خلال أنبوب الاتصال في الرأس، يتدفق في الأنابيب، ويخرج من خلال أنبوب الخروج في الطرف الآخر من الرأس.يسير سائل آخر من خلال فوهة الغلاف ويتدفق من فوهة أخرى على الغلافهذا يسمى عملية القشرة.

هيكل مقايض الحرارة الأنبوبي

هيكل المبادل الحراري الأنبوبي بسيط ومدمج ورخيص ، ولكن لا يمكن تنظيف الجزء الخارجي من الأنبوب ميكانيكياً. يتم توصيل حزمة المبادل الحراري الأنبوبي بطاقة الأنبوب,الذي يتم لحامه في كلا طرفي القشرة على التوالي ، ويتم توصيله بالغطاء العلوي. يتم تزويد الغطاء العلوي والقشرة بأنبوب مدخل ومخرج للسيول.

عادة ما يتم ترتيب سلسلة من المكافحات عمودية على حزمة الأنبوب خارج الأنبوب. في الوقت نفسه ، يكون الاتصال بين الأنبوب وشحبة الأنبوب والغلاف جامداً ،بينما خارج الأنبوب هناك نوعان من السائل مع درجة حرارة مختلفةلذلك عندما يكون الفرق في درجة الحرارة بين جدار الأنابيب وجدار القشرة كبيرًا ، بسبب التوسع الحراري للثنائيين مختلف ، يتم إنتاج ضغط حراري كبير ،بحيث أنبوب يلتف أو يخفف الأنبوب من لوحة الأنبوبأو حتى تدمير المبادل الحراري الأنابيب.

جهاز تعويض درجة الحرارة هو ضرورية للتغلب على ضغط درجة الحرارة، بشكل عام في حين أن جدار الأنابيب ودرجة حرارة الجدار هو 50 °C أعلى،يجب أن يكون المبادل الحراري الأنابيب جهاز تعويض درجة الحرارة من أجل السلامة.

ومع ذلكيمكن استخدام جهاز التعويض (مفصل التوسع) فقط عندما يكون الفرق في درجة الحرارة بين جدار القشرة وجدار الأنبوب أقل من 60 ~ 70 °C ، وليس ضغط السائل في مسار القشرة مرتفعًا.عندما يتجاوز الضغط في مجرى الغلاف 0.6mpa،يجب النظر في الهياكل الأخرى لأن حلقة التعويض سميكة للغاية ومن الصعب توسيعها وفقدان وظيفة تعويض درجة الحرارة.

أوورورشة عمل

شركتنا

جيانغسو ليانزونج المنتجات المعدنية (مجموعة) CO. LTD
لقد ركزت ليانجونغ على البحث والتطوير في معدات التفاعل الكيميائي لسنوات عديدة ، ولديها خبرة غنية في تطبيق مفاعلات الغلاية ، مفاعلات الإيثوكسيل ،مفاعلات الأنابيب ومفاعلات القنوات الدقيقة.
لقد ركزت ليانجونغ على البحث والتطوير في معدات التفاعل الكيميائي لسنوات عديدة ، ولديها خبرة غنية في تطبيق مفاعلات الغلاية ، مفاعلات الإيثوكسيل ،مفاعلات الأنابيب ومفاعلات القنوات الدقيقة.

التعبئة والتسليم

الأسئلة الشائعة

1السؤال: ما هي MOQ؟ هل يمكنني وضع طلب صغير من فضلك؟
ج: أمر صغير هو أيضا مرحب به في شركتنا.

2س: كم من الوقت يمكن أن يكون لدينا ضمان لأوامري
ج: ضمان عام واحد لجميع المنتجات، و 2 سنوات من الضمان متاحة لبعض الطلبات المحددة.

3س: ما الخدمة التي يمكنك تقديمها ؟
ج: سنؤكد كل التفاصيل معك قبل الدفع، وأي تغييرات سوف تسمح لك أن تعرف مقدما،أي تقدم سوف تظهر لك الصور والفيديو لاستعارتك وسوف تسمح لك معرفة حالة طلبكسوف نرسل مسودات الوثائق للإشارة قبل إصدار الوثيقة الرسمية.

4كيف تتحكمون بالجودة؟
ج: لقد اجتازنا معايير ISO 9001 نحن نخدم المئات من العملاء من أكثر من 40 دولة في جميع أنحاء العالم. سيتم اختبار جميع المنتجات بنسبة 100٪ قبل الشحن.
